Modele i rusztowania z hydrożeli, mas hydrożelowych, termoplastów, mas kompozytowych
Usługa badawcza opracowana w Grupie Badawczej Biomateriały Łukasiewicz – Instytutu Ceramiki i Materiałów Budowlanych w ramach realizacji prac w Programie „Doktorat Wdrożeniowy” edycja V, moduł I, finansowanym przez Ministerstwo Nauki i Szkolnictwa Wyższego oraz w ramach realizacji prac subwencyjnych.
Opis i zakres usługi
Usługa jest dostępna dla grup badawczych z jednostek naukowych zarówno z Polski jak i zagranicznych, dla wszystkich zainteresowanych drukiem 3D hydrożeli, mas hydrożelowych, mas kompozytowych i wybranych termoplastów, dla firm zainteresowanych materiałami do druku 3D, usługą wykonania wydruku 3D lub inną współpracą i dla klientów indywidualnych.
Usługa obejmuje: przygotowanie próbek do druku, ustalenie parametrów procesu, wydrukowanie modeli oraz sporządzenie raportu z przebiegu procesu. Oferujemy druk 3D z hydrożeli, mas hydrożelowych oraz wybranych termoplastów.
W ramach usługi oferujemy:
- druk 3D metodą ekstruzji modeli na podstawie projektu klienta lub opracowanego przez usługodawcę, z użyciem hydrożeli i mas hydrożelowych dostarczonych przez klienta
- druk 3D metodą ekstruzji rusztowań (tzw. skafoldów) komórkowych:
- materiałami hydrożelowymi (opracowanymi/dostarczonymi przez usługodawcę)
- z polimeru termoplastycznego (polikaprolaktonu) oferowanego przez usługodawcę
- opracowanie mas hydrożelowych odpowiednich do druku 3D
W ramach druku 3D metodą ekstruzji hydrożeli i mas hydrożelowych oferujemy:
- wydruk 3D materiałów dostarczonych przez klienta, według projektu klienta lub opracowanie odpowiedniego modelu zgodnie ze wskazówkami klienta i wydruk
- określenie parametrów druku metodą ekstruzji do danego materiału i modelu: temperatura otoczenia, temperatura tuszu w głowicy, temperatura stołu drukarki, ciśnienie i prędkość druku, średnica dyszy lub igły drukującej i inne
- wydrukowanie modelu na wybranym podłożu
- sporządzenie raportu z przebiegu procesu
W ramach druku 3D metodą ekstruzji rusztowań komórkowych:
- dobór odpowiedniego materiału dostosowanego do potrzeb klienta
- zaprojektowanie kształtu i mikrostruktury rusztowania
- określenie odpowiednich parametrów druku metodą ekstruzji: temperatura otoczenia, temperatura tuszu w głowicy, temperatura stołu drukarki, ciśnienie i prędkość druku, średnica dyszy lub igły drukującej i wiele innych parametrów
- wydrukowanie zaprojektowanych rusztowań na wybranym podłożu (np. płytkach dziewięciodołkowych) gotowych do zasiedlenia wybranymi komórkami
- sporządzenie raportu z przebiegu procesu
W ramach opracowywania mas hydrożelowych odpowiednich do druku 3D (na życzenie klienta) oferujemy:
- pomoc w doborze polimeru naturalnego stanowiącego matrycę hydrożelową – według wskazówek i życzeń klienta
- opracowanie końcowego materiału odpowiedniego do druku na podstawie wytypowanej matrycy hydrożelowej i określenie jego właściwości: stężenie oraz rodzaj dodatków i ich ilości, charakterystyka reologiczna, w razie potrzeby na specjalne życzenie klienta również metoda sterylizacji
- określenie warunków użytkowania dla opracowywanych mas hydrożelowych, np. pH, warunki przechowywania, czas i metoda stabilizacji
- sporządzenie raportu dotyczącego właściwości opracowanych mas hydrożelowych
Infrastruktura badawcza
Usługa jest realizowana przy użyciu Drukarki CELLINK BIO X

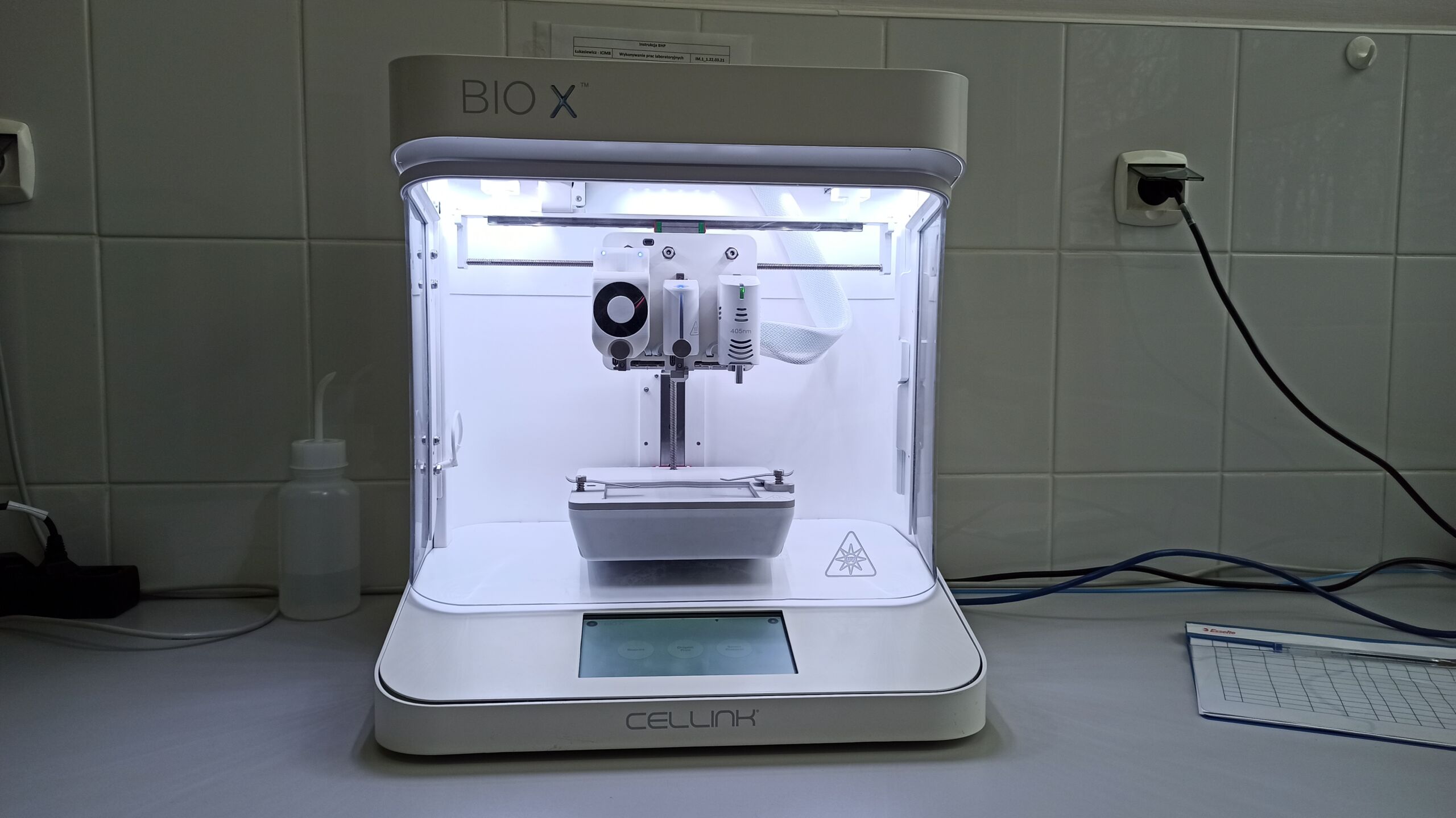

Drukarka CELLINK BIO X
Drukarka CELLINK BIO X jest podstawowym narzędziem wszędzie tam, gdzie zachodzi konieczność wydruku pożądanego kształtu (szczególnie rusztowań komórkowych) z materiałów hydrożelowych oraz wybranych termoplastów, z zachowaniem precyzji kształtu i możliwością regulacji parametrów.
Parametry pracy drukarki
- Rozdzielczość – 1 µm
- Możliwość regulacji temperatury stołu drukowania (4–60°C). Stół jest kompatybilny ze standardowymi szalkami Petriego, płytkami wielodołkowymi i niestandardowymi wkładkami
- Technologia czystej komory – z lampami bakteriobójczymi UV-C i systemem podwójnego filtra HEPA H14
- Trzy miejsca na głowice
- Wbudowany system utwardzania UV (365 i 405 nm UV LED)
- Wbudowany bezolejowy kompresor powietrza. Posiadamy również zewnętrzny kompresor pozwalający na większą możliwość regulacji ciśnienia (do 700 kPa)
- Obsługiwane typy plików: .STL, G-code

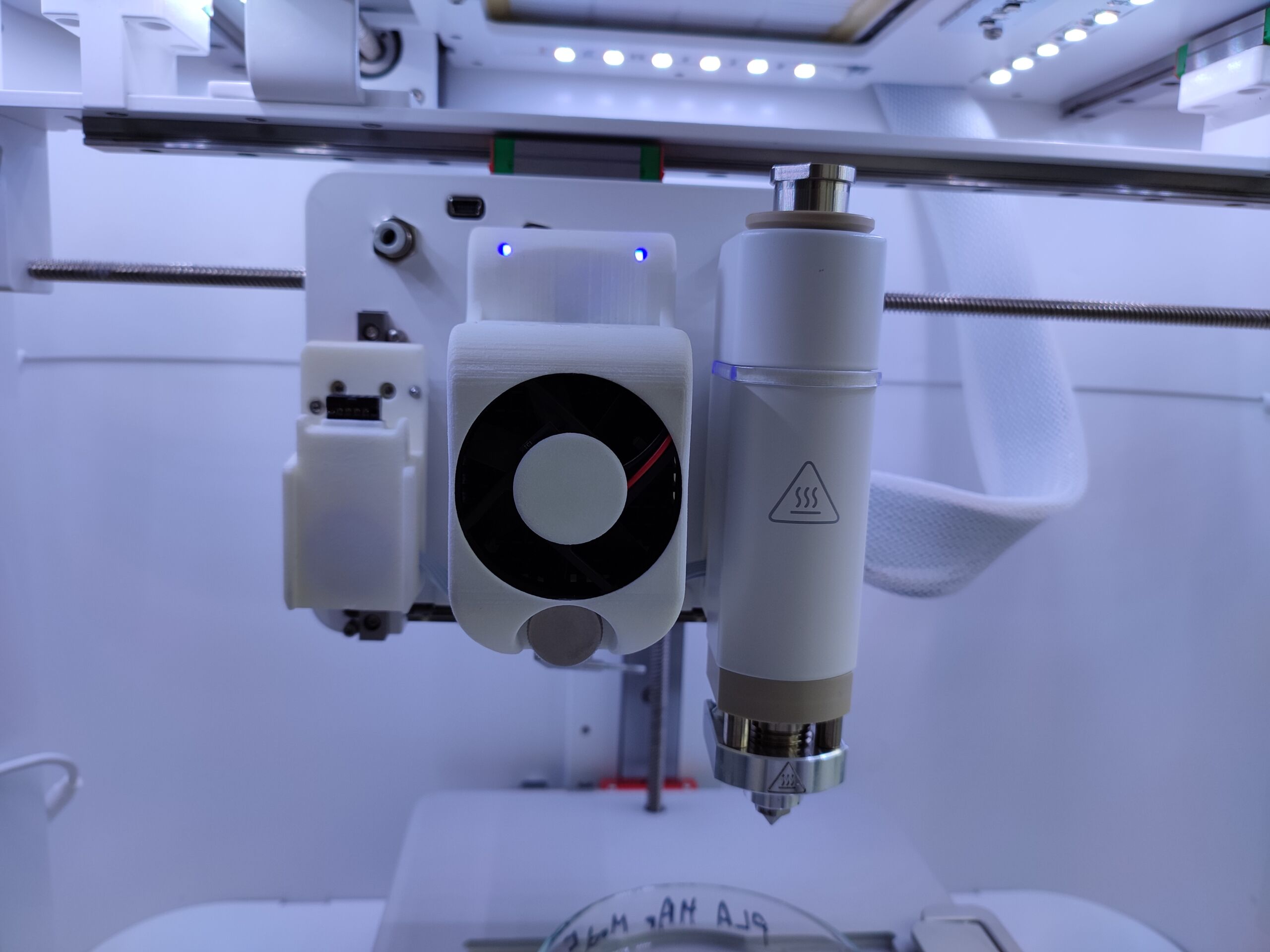

Głowice
- Pneumatyczna (na wkłady 3 ml i 10 ml) (30–65°C)
- Chłodząca (4–65°C)
- Termoplastyczna (do 250°C)
- Wymienny system do utwardzania UV (405 nm)
Regulamin świadczenia usługi
Warunki zlecenia i wykonania usługi
Procedura zamawiania usługi druku 3D
Zlecenia na wykonanie oferowanych usług przyjmujemy pocztą pod adresem:
Sieć Badawcza Łukasiewicz – Instytut Ceramiki i Materiałów Budowlanych,
Centrum Ceramiki i Betonów, Grupa Badawcza Biomateriały,
ul. Kupiecka 4, 03-046 Warszawa,
z dopiskiem na kopercie – Usługa DRUK 3D,
lub mailowo na adres: druk3D@icimb.lukasiewicz.gov.pl
Nadesłanie formularza zgłoszeniowego jest rozumiane jako złożenie zapytania ofertowego. Formularz może zostać uzupełniony o ustalenia indywidualne za pośrednictwem maila lub telefonicznie (notatka z rozmowy lub mail muszą zostać odnotowane w formularzu w polu „inne uwagi”).
Po nadesłaniu formularza zgłoszeniowego przygotowana zostanie oferta cenowo-terminowa. Usługa zostaje uznana jako przyjęta do wykonania po zaakceptowaniu przez klienta oferty. W przypadku braku technicznych możliwości realizacji usługi klient otrzyma mail z informacją o odmowie.
W przypadku wysyłki próbek materiałów do druku prosimy o załączenie dokładnego opisu warunków przechowywania oraz karty charakterystyki materiału (jeśli istnieje).
Termin wykonania usługi uzgadniany jest każdorazowo indywidualnie – w zależności od zakresu usługi.
Gotowe wydruki lub opracowane materiały do druku przesyłane są na wskazany przez klienta adres lub mogą być odebrane osobiście. Sprawozdania/raporty są załączane do przesyłki lub przesyłane dodatkowo w wersji elektronicznej.
W czasie realizacji zlecenia zastrzegamy sobie możliwość kontaktu telefonicznego z klientem w celu doprecyzowania szczegółów na każdym etapie pracy.
Możliwość udziału klienta
W ramach usługi druku 3D modeli i rusztowań komórkowych możliwe jest wykonanie niektórych działań w obecności klienta, co ułatwia doprecyzowanie zakresu pracy i uzyskanie najlepszych rezultatów. W takim przypadku klient umawia się mailowo (druk3D@icimb.lukasiewicz.gov.pl, z dopiskiem w tytule wiadomości: Usługa DRUK 3D) na badania z dwutygodniowym wyprzedzeniem.
Klient uczestniczący w realizacji usługi ma możliwość obserwacji przygotowania i przebiegu drukowania, udzielania wskazówek, rozszerzenia zakresu usługi o dodatkowe działania oraz omówienia wyników na miejscu. Raport w takim przypadku przekazywany jest od razu – w formie plików zapisanych na nośniku pamięci lub przesłanych na wskazany adres mailowy.
Cennik
Koszt wykonania usługi
Każda wycena jest traktowana indywidualnie. Należność za wykonanie usługi jest wyliczana przy zastosowaniu przejrzystych zasad, uwzględniając:
- Czas pracy urządzenia
- Energię elektryczną
- Stopień skomplikowania wydruków
- Szczegółowość
- Wielkość wydruków
- Liczbę wydruków
- Konieczność wykonania projektu lub zmian w projekcie klienta
- Konieczność dostarczenia materiału do drukowania – ilość zużytego materiału
- Konieczność opracowania nowego materiału do drukowania
- Koszty osobowe operatora
- Skrócony termin realizacji
Warunki płatności uzgadniane są każdorazowo indywidualnie.
Opis i zakres usługi wraz z regulaminem (warunkami świadczenia usługi) i zasadami wyceny został zatwierdzony przez Dział Komercjalizacji, Radcę Prawnego oraz Głównego Księgowego w Sieci Badawczej Łukasiewicz – Instytucie Ceramiki i Materiałów Budowlanych i zaakceptowany przez Dyrekcję Instytutu.
Kontakt
dr inż. Monika Biernat
tel. 519 331 830
monika.biernat@icimb.lukasiewicz.gov.pl
mgr inż. Anna Sylla
+48 519 331 826
anna.sylla@icimb.lukasiewicz.gov.pl
