Badanie mikrostruktury cząstek ceramicznych (Ca-P i HAp) metodą SEM i STEM
Usługa badawcza opracowana w ramach założeń projektu „Wielofunkcyjne kompozyty aktywne biologicznie do zastosowań w medycynie regeneracyjnej układu kostnego” (POIR.04.04.00-00-16D7/18) realizowanego w ramach programu TEAM – NET Fundacji na rzecz Nauki Polskiej finansowanego przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego.
Strona internetowa projektu: osteoreg-net.pwr.edu.pl
Opis i zakres usługi
Usługa obrazowania SEM i STEM
Usługa jest dostępna dla grup badawczych z projektu jak i spoza, dla wszystkich jednostek zainteresowanych obrazowaniem SEM i STEM oraz szczegółową analizą mikroskopową EDS cząstek ceramicznych, w tym fosforanowo-wapniowych, a szczególnie hydroksyapatytowych, o wielorakiej mikrostrukturze (w tym włóknistej, od wielkości nano do mikro), jak również dla klientów indywidualnych.
Usługa obejmuje przygotowanie próbek, przeprowadzenie badania oraz sporządzenie raportu z badań.
W ramach badania SEM oferujemy:
- Preparatykę próbek
- Pokrywanie powierzchni próbek cienką warstwą materiału przewodzącego dla próbek nieprzewodzących
- Wykonywanie zdjęć przy użyciu różnych detektorów
- Analizy jakościowe i półilościowe (bezwzorcowe) składu chemicznego
- Mapy rozmieszczenia poszczególnych pierwiastków
W ramach badania STEM oferujemy:
- Preparatykę próbek
- Wykonywanie zdjęć przy użyciu detektora STEM
Infrastruktura badawcza

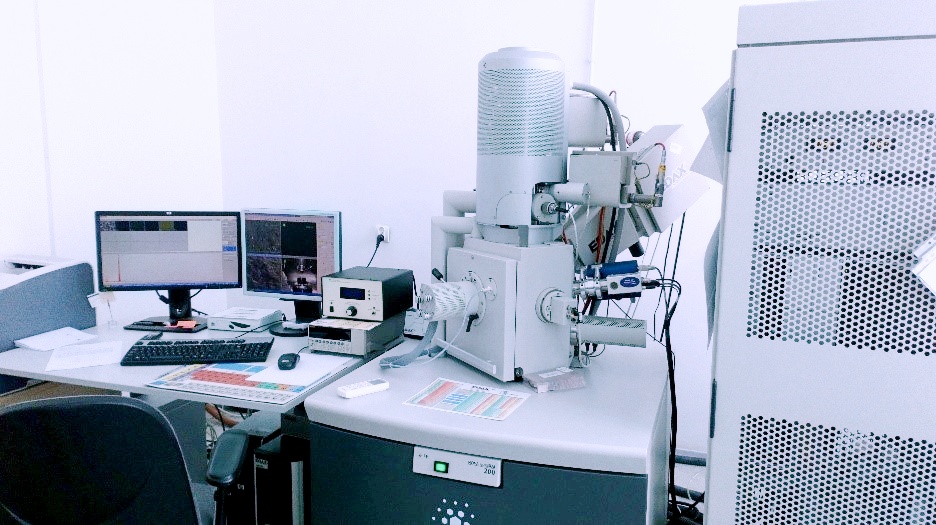

Skaningowy mikroskop elektronowy FEI Nova NanoSEM 200
Usługa jest realizowana przy użyciu skaningowego mikroskopu elektronowego z emisją polową firmy FEI, model Nova NanoSEM 200, działającego w Grupie Badawczej Ceramika w Sieci Badawczej Łukasiewicz – Instytucie Ceramiki i Materiałów Budowlanych.
Mikroskop skaningowy – podstawowe informacje
Mikroskop skaningowy jest podstawowym narzędziem pomiarowo-badawczym wszędzie tam, gdzie zachodzi konieczność analizowania stanu powierzchni i oceniania jej morfologii. Umożliwia pracę w warunkach wysokiej próżni oraz pracę z parą wodną jako gazem roboczym w trybie niskiej próżni (10–200 Pa).
- Powiększenie: od 100x do 1 000 000x
- Napięcie przyspieszające: od 200 V do 30 000 V
- Komora mikroskopu umożliwia obserwacje próbek o średnicy maksymalnej 150 mm i wysokości maksymalnej 50 mm
Możliwości badawcze
- Ocena powierzchni obiektów
- Analiza budowy wewnętrznej
- Badanie zmian i deformacji
Dodatkowe wyposażenie
- Detektor transmisyjnej mikroskopii elektronowej STEM
- Rentgenowski spektrometr energodyspersyjny EDS Octan Elect firmy EDAX – umożliwia szybką analizę składu chemicznego (ilościową i jakościową) wybranych mikroobszarów na powierzchni próbki, również tych zbyt małych do badania innymi metodami (zakres od boru do uranu)
Regulamin świadczenia usługi
Dla kogo?
Usługa jest dostępna dla grup badawczych z projektu jak i spoza, dla wszystkich jednostek zainteresowanych obrazowaniem SEM i STEM oraz szczegółową analizą mikroskopową EDS cząstek ceramicznych, w tym fosforanowo-wapniowych, a szczególnie hydroksyapatytowych, o wielorakiej mikrostrukturze (w tym włóknistej, od wielkości nano do mikro), jak również dla klientów indywidualnych.
Warunki zlecenia i wykonania badań
Przyjmujemy próbki do badań przesłane pocztą lub kurierem na adres:
Grupa Badawcza Ceramika
Sieć Badawcza Łukasiewicz – Instytut Ceramiki i Materiałów Budowlanych
Centrum Ceramiki i Betonów
ul. Postępu 9, 02-676 Warszawa
z dopiskiem na kopercie – Usługa SEM.STEM.
Prosimy o załączenie do próbek dokładnego opisu zakresu badań FORMULARZ ZLECENIA BADANIA. Termin wykonania badań to około 15 dni roboczych od dnia otrzymania próbek. Sprawozdania i wyniki badań przesyłane są w wersji elektronicznej na wskazany przez klienta adres mailowy.
Badania w obecności klienta
Możliwe jest również wykonanie badań w obecności klienta, co ułatwia doprecyzowanie zakresu pracy. W takim wypadku klient umawia się mailowo przez adres: SEM.STEM@icimb.lukasiewicz.gov.pl (z dopiskiem w tytule wiadomości: Usługa SEM.STEM) na badania z dwutygodniowym wyprzedzeniem.
Klient uczestnicząc w badaniach ma możliwość:
- Obserwacji wykonywanej preparatyki i przebiegu samego badania
- Udzielania wskazówek odnośnie wyboru miejsc analizowanych
- Rozszerzenia zakresu badań o dodatkowe analizy
- Omówienia na miejscu wyników badań
Sprawozdanie z badań i wyniki klient otrzymuje od nas na poczekaniu w postaci plików zapisywanych na nośniku pamięci lub przesyłanych na wskazany adres mailowy.
Koszt wykonania badania SEM/STEM
Koszt badań SEM
Koszt wykonania badań SEM wynosi 250 zł netto + VAT 23% za godzinę pracy operatora i obejmuje:
- Preparatykę próbek
- Pokrywanie powierzchni próbek cienką warstwą materiału przewodzącego dla próbek nieprzewodzących
- Wykonywanie zdjęć przy użyciu różnych detektorów
- Analizy jakościowe i półilościowe (bezwzorcowe) składu chemicznego
- Mapy rozmieszczenia poszczególnych pierwiastków
Koszt badań STEM
Koszt wykonania badań STEM wynosi 400 zł netto + VAT 23% za godzinę pracy operatora i obejmuje:
- Preparatykę próbek
- Wykonywanie zdjęć przy użyciu detektora STEM
Dodatkowe informacje
Możliwe jest również oszacowanie kosztu wykonania badań dla jednej próbki po dokładnym zapoznaniu się z wymaganiami klienta, zakresem wykonywanej pracy, ilością badanych miejsc na próbce, ilością zrobionych zdjęć, analiz, skanów liniowych oraz mappingów.
Należność za wykonanie usługi została wyliczona przy zastosowaniu jednakowych i przejrzystych zasad na podstawie opracowanego algorytmu (uwzględniającego czas pomiaru, koszty osobowe operatora oraz pozostałe uśrednione koszty: eksploatacyjne, utrzymania budynku, zużycie materiałów oraz współczynnik kosztochłonności), z zachowaniem jednolitych warunków rynkowych.
Opis i zakres usługi wraz z regulaminem (warunkami świadczenia usługi) i cennikiem został zatwierdzony przez Radcę Prawnego oraz Głównego Księgowego w Sieci Badawczej Łukasiewicz – Instytucie Ceramiki i Materiałów Budowlanych.
